Alignement de la douille
L'alésoir pénètre dans une cavité pré-alésée ou une douille de machine endommagée.
Alésoirs / Outils pour douilles coniques
Alésoirs cône Morse
Qu'est-ce qu'un alésoir à cône Morse et comment fonctionne-t-il ?
Un alésoir à cône Morse crée ou répare les douilles coniques internes des broches et contre-pointes. Son profil spécifié forme une douille qui s'accouple avec une queue d'outil normalisée au cône Morse et la maintient par contact par friction.
Cisaillement rotatif
Les cannelures éliminent les bavures, le grippage ou l'excès de métal des parois internes.
Formation du profil
La coupe progressive forme ou restaure le profil conique spécifié.
Assise par friction
Le cône fini assure le contact nécessaire pour le maintien sécurisé d'une queue d'outil compatible.
Caractéristiques et avantages clés des alésoirs à cône Morse
Profils normalisés
Assurent la compatibilité avec les queues d'outils normalisées au cône Morse correspondant.
Types ébauche et finition
Offrent des options pour un enlèvement de matière important ou une finition finale du profil.
Queue à section carrée
Assure une prise sécurisée pour l'utilisation manuelle avec un tourne-à-gauche lors de la réparation.
Corps en acier rapide
Offre un équilibre entre ténacité et tenue de l'arête de coupe pour les applications générales.
Marges de précision
Assurent un large contact de surface pour le maintien par friction.
Options à cannelures hélicoïdales
Évacuent les copeaux des douilles profondes pour contribuer à réduire les rayures de surface.
Spécifications des alésoirs à cône Morse
| Spécification | Plage / Détails |
|---|---|
| Plage de tailles | MT0 à MT7, aux dimensions normalisées du cône Morse |
| Type d'outil | Ébauche avec cannelures crantées ou finition avec cannelures lisses |
| Géométrie des cannelures | Droite ou hélicoïdale à gauche |
| Type de queue | Extrémité carrée pour tourne-à-gauche ou conique pour utilisation machine |
| Tolérance | Rectifié de précision aux spécifications normalisées du cône Morse |
| Type d'opération | Fabrication de douilles et réparation de broches |
Matériaux disponibles pour les alésoirs à cône Morse
| Matière / Revêtement | Idéal pour | Avantage clé |
|---|---|---|
| HSS (acier rapide) | Réparation manuelle de broches et fabrication générale de douilles. | Offre ténacité et résistance à l'écaillage lors du tournage manuel. |
| Acier au carbone | Entretien léger occasionnel et ébavurage. | Une option économique pour le nettoyage de rayures très légères. |
| Cobalt (HSS-Co) | Fabrication de nouvelles douilles dans l'acier allié trempé. | Offre une tenue d'arête accrue et une résistance à la chaleur lors de l'utilisation machine. |
L'acier rapide convient à la réparation manuelle générale, l'acier au carbone au nettoyage léger occasionnel, et l'acier rapide au cobalt à la production machine de douilles dans les alliages plus durs.
Quelles machines et quels outils utilisent les alésoirs à cône Morse ?
Tourne-à-gauche en T
Permettent aux opérateurs de tourner l'outil à la main lors de la restauration d'une broche endommagée.
Tours conventionnels
Permettent l'alésage et le réalésage de nouveaux cônes de contre-pointe.
Centres d'usinage CNC
Usinent les manchons réducteurs coniques et les porte-outils lourds en configuration automatisée.
Applications et industries pour les alésoirs à cône Morse
Réparation de broche
Élimine les rayures ou le grippage des douilles internes de fraiseuses pour assurer un bon assise de l'outil.
Entretien de contre-pointe
Nettoie les débris et dommages des douilles de contre-pointe de tour utilisées avec des pointes et outils coniques.
Blocs d'outillage sur mesure
Usine des cavités coniques dans les montages pour l'outillage normalisé à queue conique.
Fabrication de manchons
Alèse les profils internes des manchons réducteurs de perceuse aux dimensions normalisées du cône Morse.
Questions fréquemment posées sur les alésoirs à cône Morse
Quelle est la différence entre un alésoir à cône Morse d'ébauche et de finition ?
Un alésoir d'ébauche utilise des arêtes crantées ou dentelées pour un enlèvement de matière plus important lors de la création d'une douille. Un alésoir de finition utilise des cannelures lisses pour produire la surface conique finale pour l'assise par friction.
Puis-je utiliser un alésoir à cône Morse pour réparer une broche de perceuse à colonne endommagée ?
Un alésoir de finition peut être tourné à la main pour éliminer les bavures, le grippage et les rayures légères de la douille. L'enlèvement de matière doit être contrôlé pour préserver les dimensions de la douille.
Pourquoi certains alésoirs à cône Morse sont-ils conçus avec des cannelures hélicoïdales à gauche ?
Une hélice à gauche pousse les copeaux vers l'avant et crée un angle de coupe axial négatif qui aide à empêcher l'outil de se gripper et de s'enfoncer dans la douille.

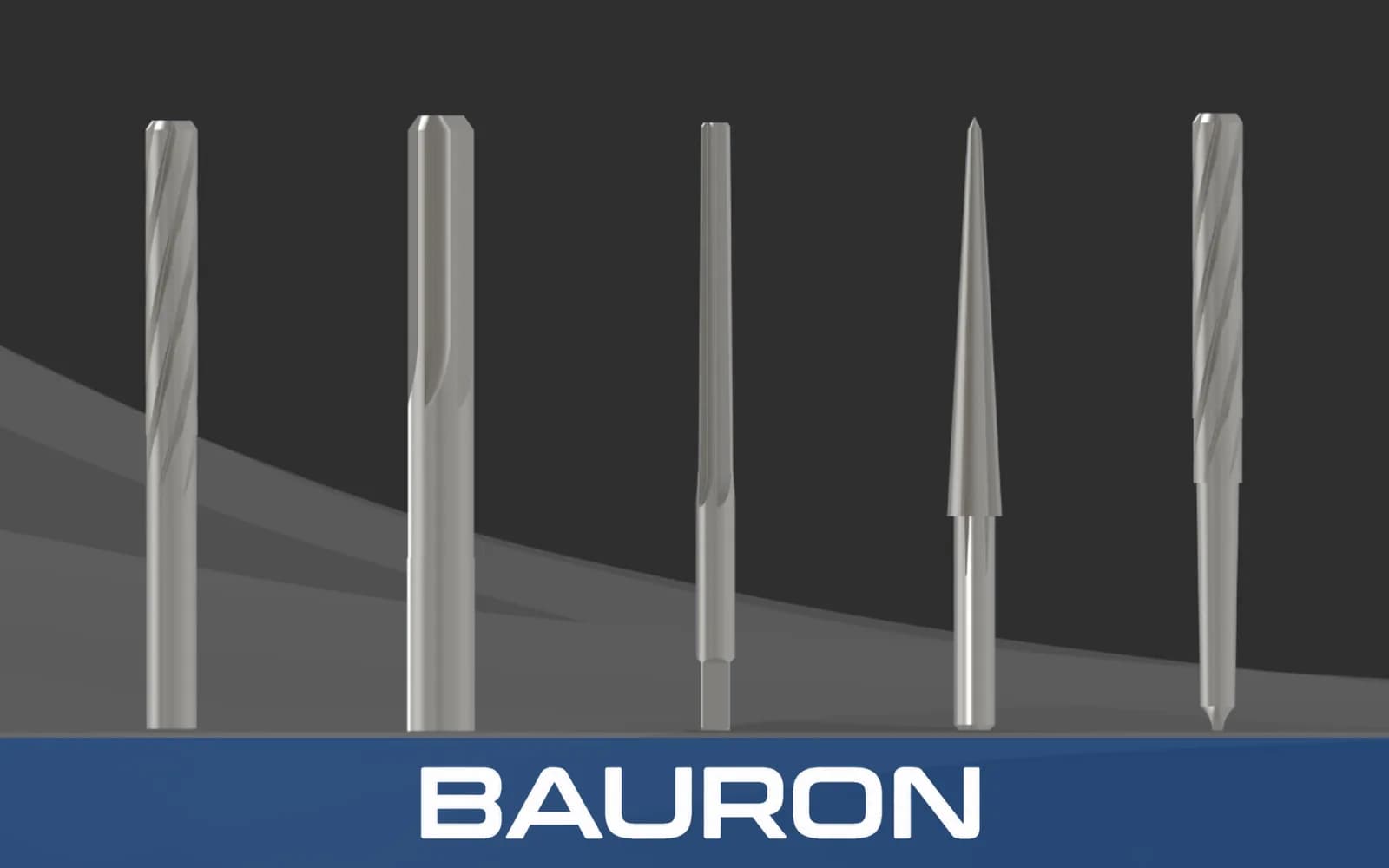

Un alésoir à cône Morse est-il identique à un alésoir à goupille conique ?
Non. Les alésoirs à goupille conique utilisent une conicité de 1/4 de pouce par pied pour les trous de goupilles de verrouillage. Les alésoirs à cône Morse suivent les dimensions des douilles MT0 à MT7 pour l'assise des queues d'outils de machines.
Faut-il utiliser la puissance machine pour nettoyer une douille de broche ?
Il est recommandé de tourner à la main avec un tourne-à-gauche pour le nettoyage et la restauration d'une broche existante, car la puissance machine peut enlever trop de matière et endommager la douille.
Ressource d'ingénierie partagée
Support en conception et ingénierie
Bauron fournit un support en conception et ingénierie pour les géométries d'ébauche et de finition, les cannelures droites ou hélicoïdales, les queues, les matériaux et l'outillage sur mesure à cône Morse. Communiquez les exigences relatives à la douille et aux conditions d'utilisation pour une étude technique.
Parler à l'ingénierie
