Entrée initiale
La longue pointe conique pénètre dans les trous superposés désalignés.
Alésoirs / Alésoirs d'alignement structural
Alésoirs de pont
Qu'est-ce qu'un alésoir de pont et comment fonctionne-t-il ?
Les alésoirs de pont sont des outils robustes d'agrandissement de trous utilisés dans la construction métallique pour aligner des plaques superposées avant le boulonnage ou le rivetage. Leur forme conique traite les trous pré-percés qui ne sont pas parfaitement alignés.

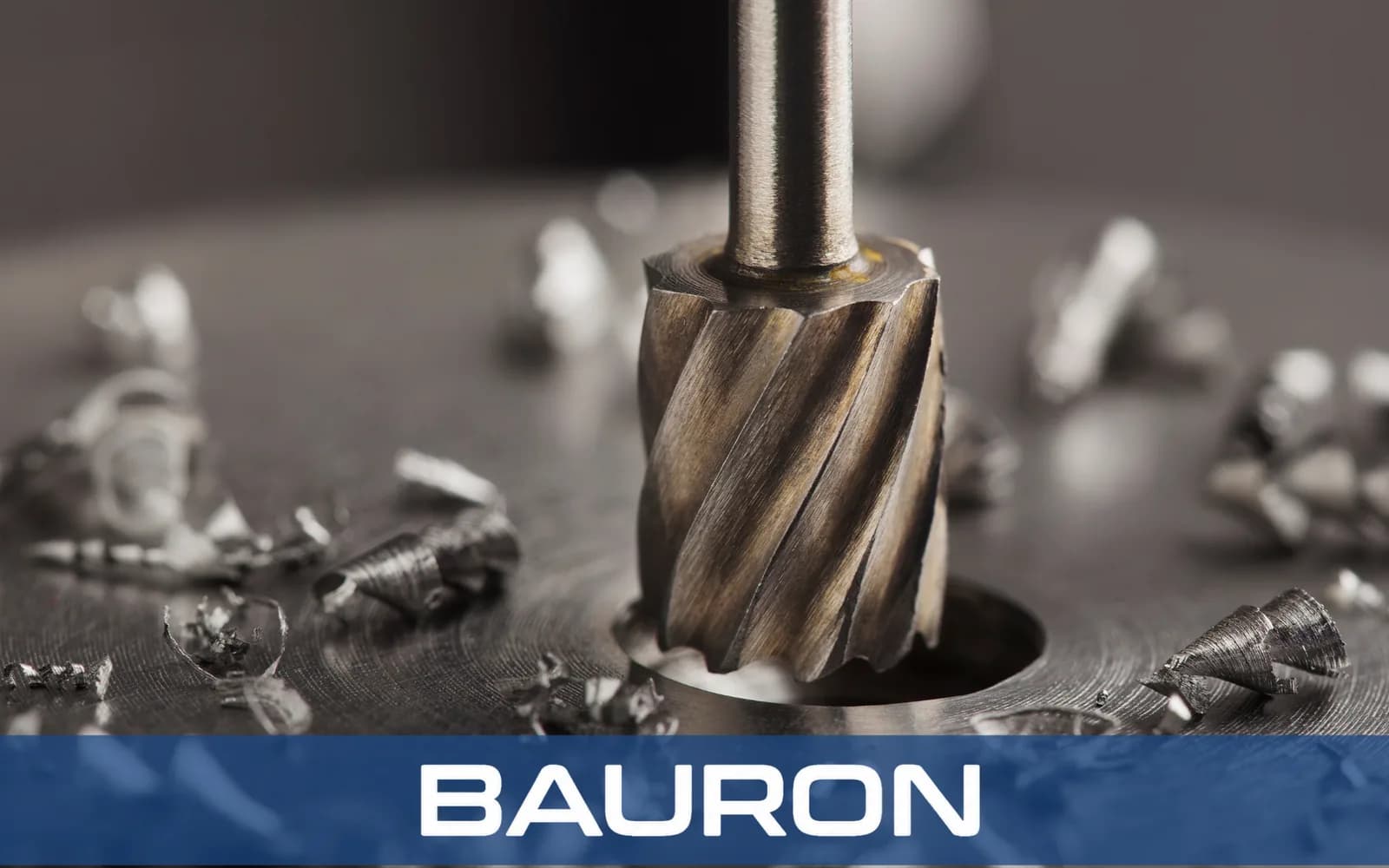

Coupe progressive
Les goujures robustes cisaillent le métal à mesure que l'outil en rotation avance et élargit l'ouverture.
Alignement
L'agrandissement progressif amène les ouvertures des plaques de structure empilées sur un alésage commun.
Évacuation des copeaux
La géométrie des goujures évacue les copeaux lourds hors de la zone de coupe.
Caractéristiques et avantages clés des alésoirs de pont
Longue pointe conique
Assure une entrée progressive dans des trous fortement désalignés.
Noyau renforcé
Conçu pour le couple et les charges latérales rencontrés dans les travaux d'alignement structural.

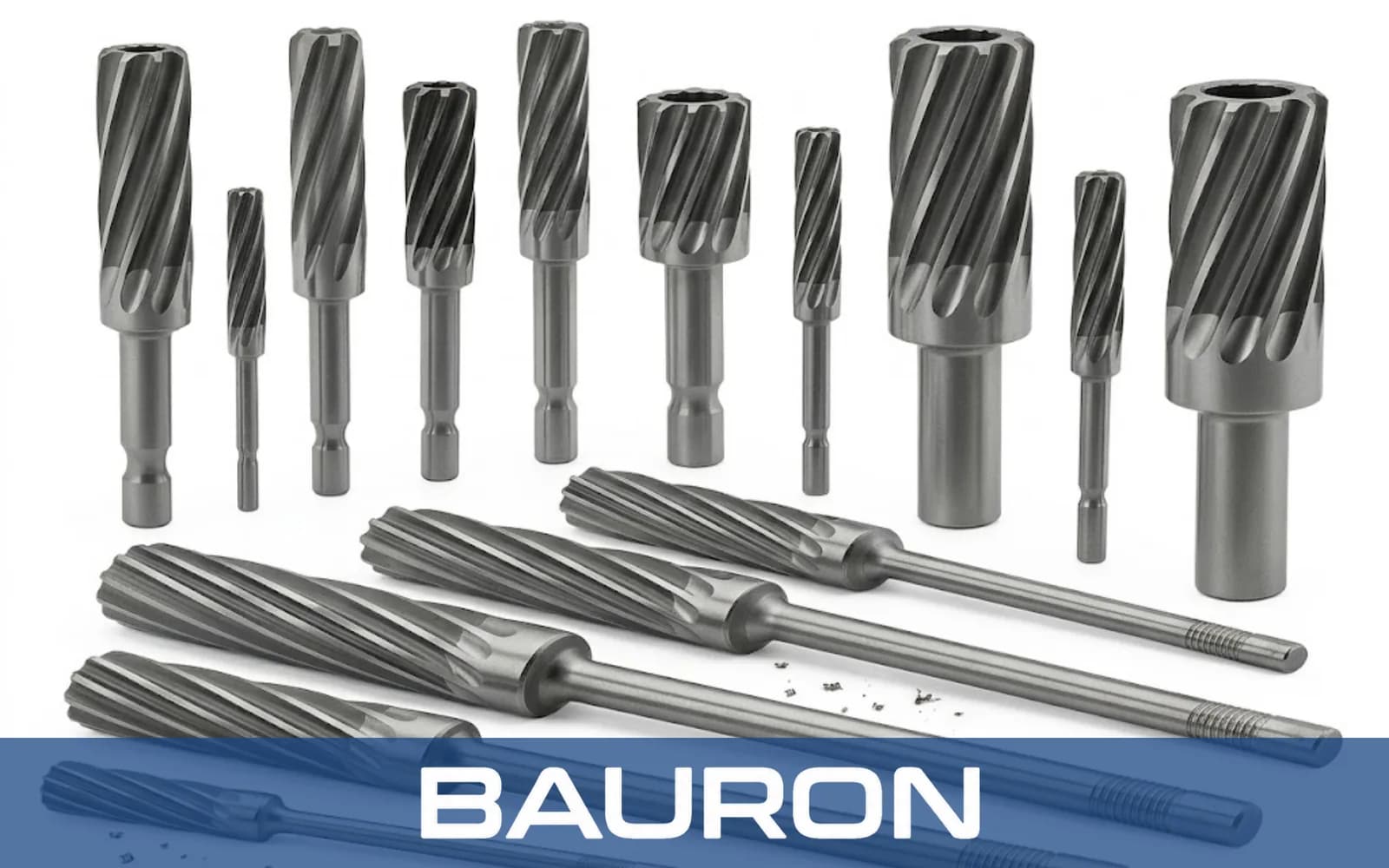

Queue hexagonale ou cône Morse
Assure une connexion positive dans les perceuses magnétiques ou les outils pneumatiques compatibles.
Goujures hélicoïdales à gauche
Sur les versions à coupe à droite, dirigent les copeaux vers l'avant à travers le trou pour réduire le bourrage entre les plaques.
Arêtes de coupe agressives
Permettent des taux élevés d'enlèvement de matière lors de l'alignement sur le terrain.
Acier haute résistance
Offre une résistance à l'écaillage et à la rupture dans des conditions de chantier exigeantes.
Spécifications des alésoirs de pont
| Spécification | Plage / Détails |
|---|---|
| Plage de diamètres | 1/2" à 1-1/2" pour les tailles de boulons de construction standard |
| Géométrie des goujures | Hélice à gauche, coupe à droite ; ou goujure droite |
| Type de queue | Hexagonale, ronde avec méplats, ou cône Morse |
| Longueur du cône | Cône allongé pour la correction de désalignements importants |
| Longueur totale | Généralement de 4" à 12", selon le diamètre |
| Type d'opération | Agrandissement de trous ébauche et alignement structural |
Matériaux et revêtements disponibles pour les alésoirs de pont
| Matière / Revêtement | Idéal pour | Avantage clé |
|---|---|---|
| HSS (acier rapide) | Acier de construction général et travaux de ferronnerie. | Offre une ténacité aux chocs pour les forces d'alignement lourdes. |
| Acier au cobalt (HSS-Co) | Alliages de construction plus durs et acier inoxydable. | Ajoute une résistance à la chaleur pour les opérations de coupe agressives ou à sec. |
| Revêtement oxyde noir | Environnements de chantier extérieur. | Offre une résistance à la corrosion et aide à retenir le lubrifiant de coupe. |
Le HSS met l'accent sur la ténacité aux chocs, l'acier au cobalt ajoute une résistance à la chaleur pour les alliages plus durs, et l'oxyde noir offre une résistance à la corrosion et une rétention du lubrifiant.
Quelles machines utilisent des alésoirs de pont ?
Perceuses magnétiques
Fournissent une installation stable et portable pour l'agrandissement des trous dans les poutres en acier de grande taille.
Perceuses pneumatiques
Assurent un fonctionnement à couple élevé dans la construction navale et d'autres environnements industriels.
Clés à chocs haute résistance
Entraînent les modèles à queue hexagonale compatibles pour les travaux d'alignement sur le terrain.
Applications et industries pour les alésoirs de pont
Charpente métallique
Aligne les trous de boulons dans les poutrelles en I et les goussets superposés lors de la construction de bâtiments.
Assemblage de ponts
Agrandit les trous à travers des plaques d'acier épaisses pour les boulons de structure ou le rivetage à chaud.
Construction navale
Aligne les trous dans les plaques de coque épaisses et les supports de structure marine lourds.
Réparation d'équipements lourds
Permet le réalignement des trous de châssis structurel dans les équipements lourds.
Construction ferroviaire
Aligne les trous dans les sections de rails en acier et les poutres de pont.
Questions fréquentes sur les alésoirs de pont
Quelle est la différence entre les alésoirs de pont et les alésoirs de mandrin ?
Les alésoirs de pont sont des outils coniques pour l'alignement ébauche de plaques d'acier de construction superposées. Les alésoirs de mandrin sont des outils de finition monoblocs utilisés dans des montages rigides pour un dimensionnement final précis des trous.
Pourquoi les alésoirs de construction ont-ils souvent des goujures hélicoïdales à gauche ?
Avec des arêtes de coupe à droite, une hélice à gauche pousse les copeaux d'acier vers l'avant à travers le trou et peut réduire le blocage entre les plaques superposées.
Un alésoir de pont peut-il remplacer un alésoir de décolletage de cylindre pour les travaux moteur ?
Non. Un alésoir de pont est destiné à l'alignement de l'acier de construction. L'enlèvement de la crête d'usure d'un alésage de cylindre moteur nécessite un alésoir de décolletage de cylindre spécialement conçu.
Quels types de queue sont spécifiés pour les perceuses magnétiques ?
Le cône Morse et les queues Weldon spécialisées assurent un serrage sûr et concentrique pour le couple généré lors de l'agrandissement de trous dans des plaques d'acier épaisses.
Les alésoirs de pont peuvent-ils être fabriqués pour des tailles de boulons non standard ?
Les options sur mesure peuvent inclure des diamètres surdimensionnés et des longueurs de cône spécifiques à l'application pour des fixations ou rivets de structure non standard.
Ressource d'ingénierie partagée
Support de conception et d'ingénierie
Bauron fournit un support de conception et d'ingénierie pour les diamètres sur mesure, les longueurs de cône, les géométries de goujures, les types de queue et les revêtements. Communiquez l'empilement structural et les exigences de fixation pour un examen technique.
