Expansion des lames
Le serrage des écrous filetés déplace un mécanisme à coin conique et pousse les lames de coupe vers l'extérieur.
Alésoirs / Alésoirs à main réglables

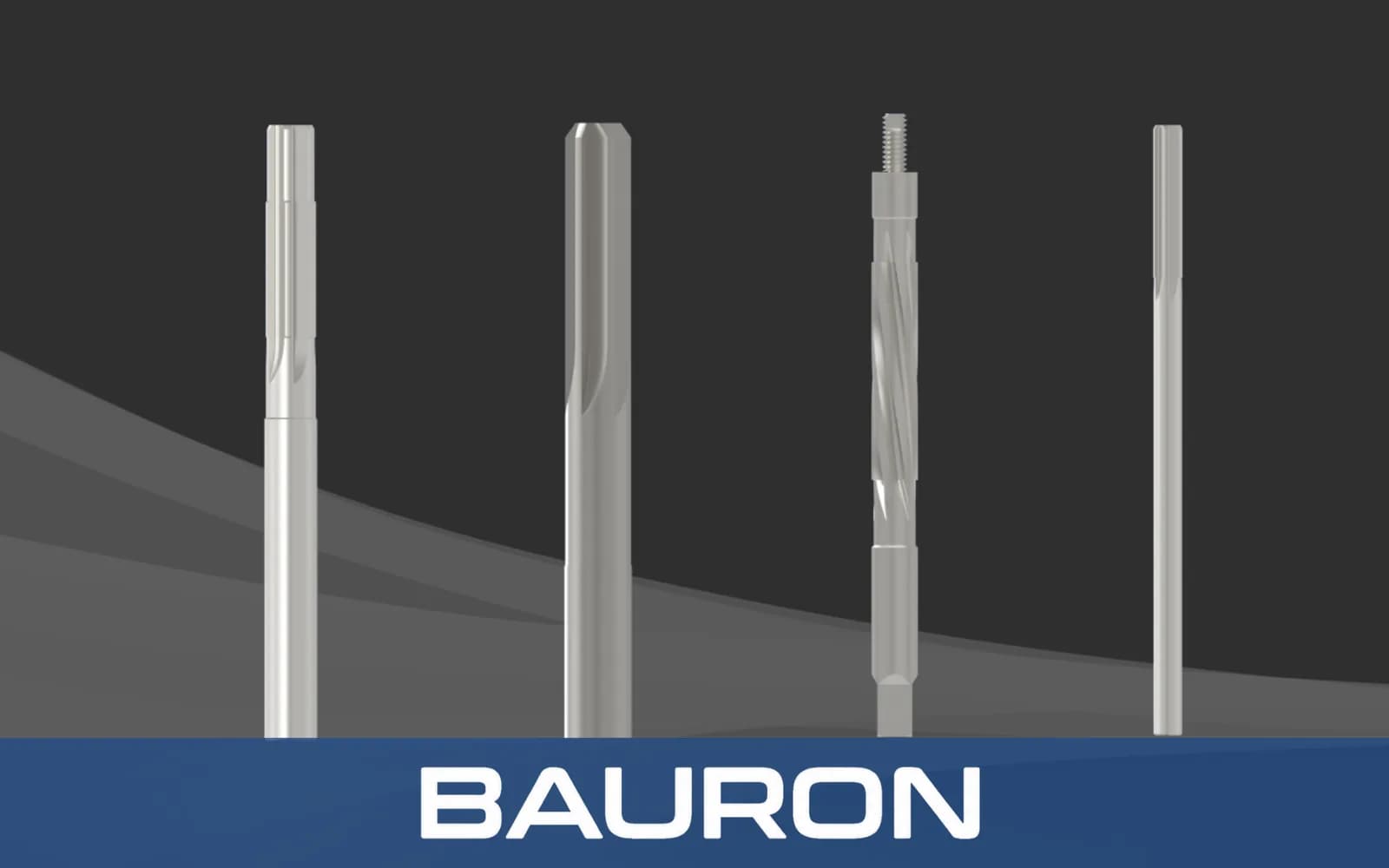

Alésoirs réglables
Qu'est-ce qu'un alésoir réglable et comment fonctionne-t-il ?
Les alésoirs réglables sont des outils de finition utilisés pour atteindre des diamètres de trous précis et non standard. Leurs lames expansibles permettent aux usineurs de réaliser des dimensions sur mesure et des travaux de réparation sans avoir besoin d'un outil de taille fixe distinct pour chaque diamètre.
Verrouillage rigide
Les lames se verrouillent en position une fois le diamètre de coupe cible défini.
Coupe manuelle
Lorsque l'opérateur fait tourner l'alésoir à main réglable, les arêtes de coupe multiples enlèvent progressivement de la matière du trou.
Évacuation des copeaux
Les goujures droites ou hélicoïdales éloignent les copeaux des arêtes de coupe pour garantir un état de surface précis.
Caractéristiques et avantages clés des alésoirs réglables
Lames expansibles
Offrent un réglage continu du diamètre et peuvent réduire le nombre d'outils fixes nécessaires.
Écrous de verrouillage filetés
Fixent les lames après le réglage pour limiter le mouvement dimensionnel pendant l'utilisation.
Queue carrée
Offre une prise positive dans les tourne-à-gauche manuels.
Goujures multiples
Répartissent les efforts de coupe sur plusieurs arêtes pour garantir une finition lisse.
Lames remplaçables
Permettent le remplacement des lames usées lorsque la conception de l'outil sélectionné prend en charge le changement de lames.
Arêtes de précision
Garantissent un dimensionnement final précis du trou lorsque l'outil est correctement réglé et appliqué.
Spécifications des alésoirs réglables
| Spécification | Plage / Détails |
|---|---|
| Plage de diamètres | 1/4" à 3-11/32", selon le modèle |
| Plage d'expansion | Jusqu'à 1/16" par outil |
| Type de queue | Extrémité carrée pour utilisation manuelle avec clé |
| Type de goujure | Droite ou hélicoïdale |
| Nombre de lames | 4 à 8, selon la taille de l'outil |

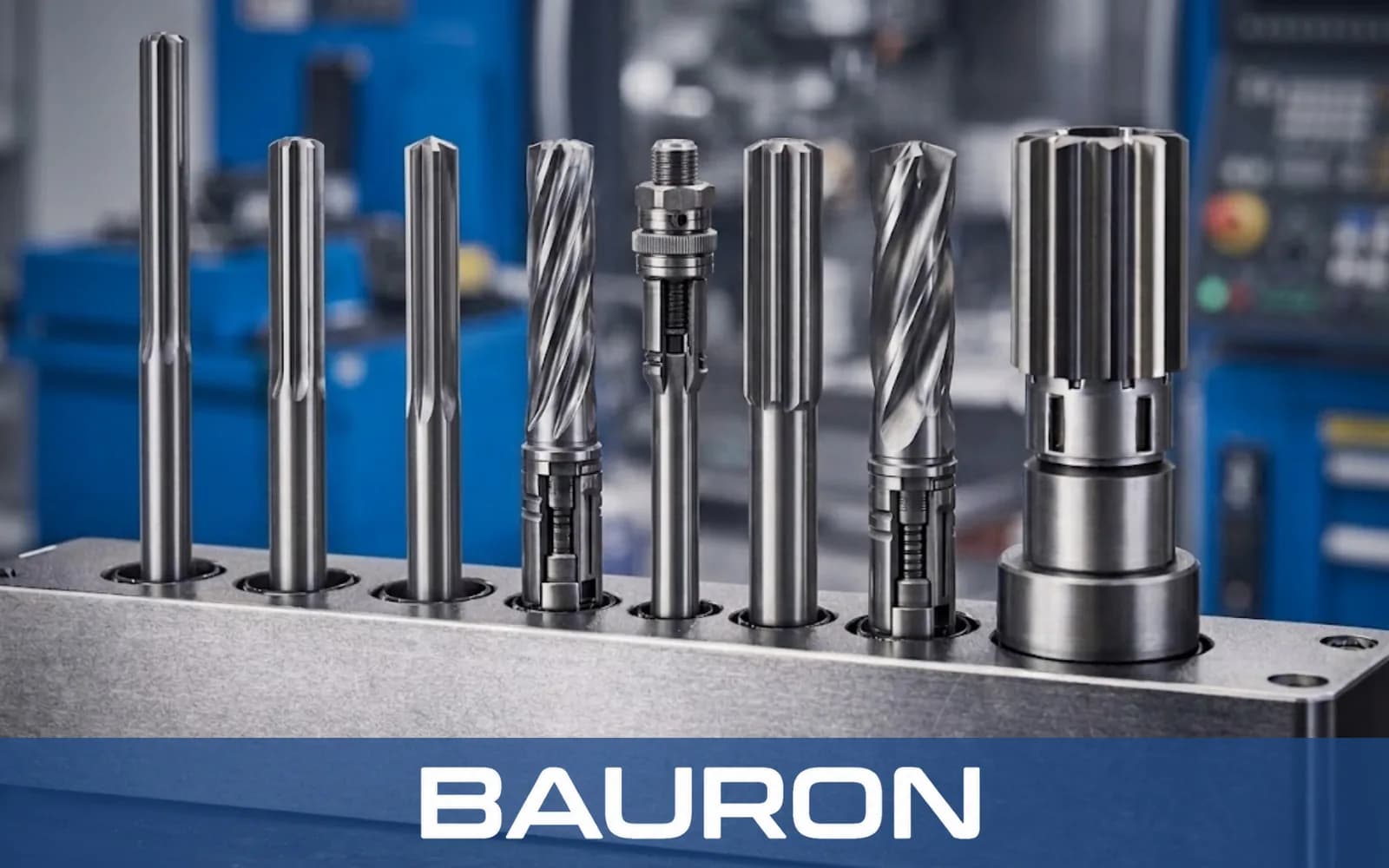

| Format disponible | Outil individuel ou jeu complet d'alésoirs réglables |
Matériaux et revêtements disponibles pour les alésoirs réglables
| Matière / Revêtement | Idéal pour | Avantage clé |
|---|---|---|
| HSS (acier rapide) | Usinage général de l'aluminium et de l'acier doux. | Équilibre ténacité et coût pour une utilisation standard. |
| Acier au cobalt (HSS-Co) | Matériaux plus durs tels que l'acier inoxydable et le titane. | Offre une résistance à la chaleur et une tenue d'arête supérieures à celles du HSS standard. |
| Nitrure de titane (TiN) | Applications nécessitant une résistance accrue à la friction et à l'usure abrasive. | Peut réduire la friction et l'usure tout en favorisant une coupe plus lisse. |
Le HSS offre une option polyvalente et résistante, l'acier au cobalt ajoute une résistance à la chaleur pour les matériaux plus durs, et le revêtement TiN peut réduire la friction et l'usure.
Quelles machines utilisent des alésoirs réglables ?
Tourne-à-gauche en T
Saisissent la queue carrée pour l'alésage manuel.
Tours manuels
Permettent une finition soignée à basse vitesse depuis la poupée mobile sur des pièces cylindriques en rotation.
Perceuses à colonne
Assurent un alignement vertical pour une utilisation manuelle avec la broche arrêtée.
Applications et industries pour les alésoirs réglables
Ajustement de roulements et de bagues
Agrandit progressivement les trous pour établir un ajustement serré pour les ensembles rotatifs.
Réparation de blocs moteurs
Redimensionne les alésages usés pour restaurer les jeux spécifiés lors de la reconstruction automobile.
Prototypage sur mesure
Produit des dimensions de trous non standard lorsqu'un outil de taille fixe approprié n'est pas disponible.
Maintenance industrielle
Rectifie les trous hors-rond dans les machines lourdes lors des réparations sur site.
Questions fréquentes sur les alésoirs réglables
Quelle est la différence entre les alésoirs réglables et les alésoirs de mandrin fixes ?
Un alésoir à main réglable utilise des lames expansibles pour des diamètres sur mesure en travail manuel. Un alésoir de mandrin fixe possède un corps monobloc destiné à la finition répétitive sur machine à une dimension fixe.
Quelles tailles et plages d'expansion sont disponibles dans un jeu d'alésoirs réglables ?
La plage de diamètres de base indiquée est de 1/4" à 3-11/32", avec des plages chevauchantes s'étendant généralement jusqu'à 1/16" par outil. La disponibilité varie selon le modèle.
Quel matériau de lame convient aux alliages aérospatiaux durs ?
L'acier au cobalt (HSS-Co) est l'option spécifiée pour les matériaux résistants tels que le titane et l'acier inoxydable, car il offre une meilleure résistance à la chaleur et une meilleure tenue d'arête que le HSS standard.
Les alésoirs réglables peuvent-ils être fabriqués sur mesure pour des profils de trous spécifiques ?
Les options sur mesure peuvent inclure des géométries de lames et des revêtements spécifiques à l'application lorsque les dimensions standard ne répondent pas au profil requis.
Comment ajuste-t-on le diamètre sans endommager les lames ?
Desserrez l'écrou fileté inférieur et serrez l'écrou supérieur de manière régulière pour déplacer les lames le long des rainures coniques. Vérifiez le diamètre obtenu avec un micromètre avant de verrouiller les écrous.
Ressource d'ingénierie partagée
Support de conception et d'ingénierie
Bauron fournit un support de conception et d'ingénierie pour les géométries sur mesure et les revêtements spécialisés. Communiquez le diamètre cible, le profil du trou, le matériau de la pièce et la méthode d'utilisation pour un examen technique.
