Assise conique
La base conique du foret est enfoncée fermement dans la broche femelle conique correspondante.
Forets / Outils à cône Morse

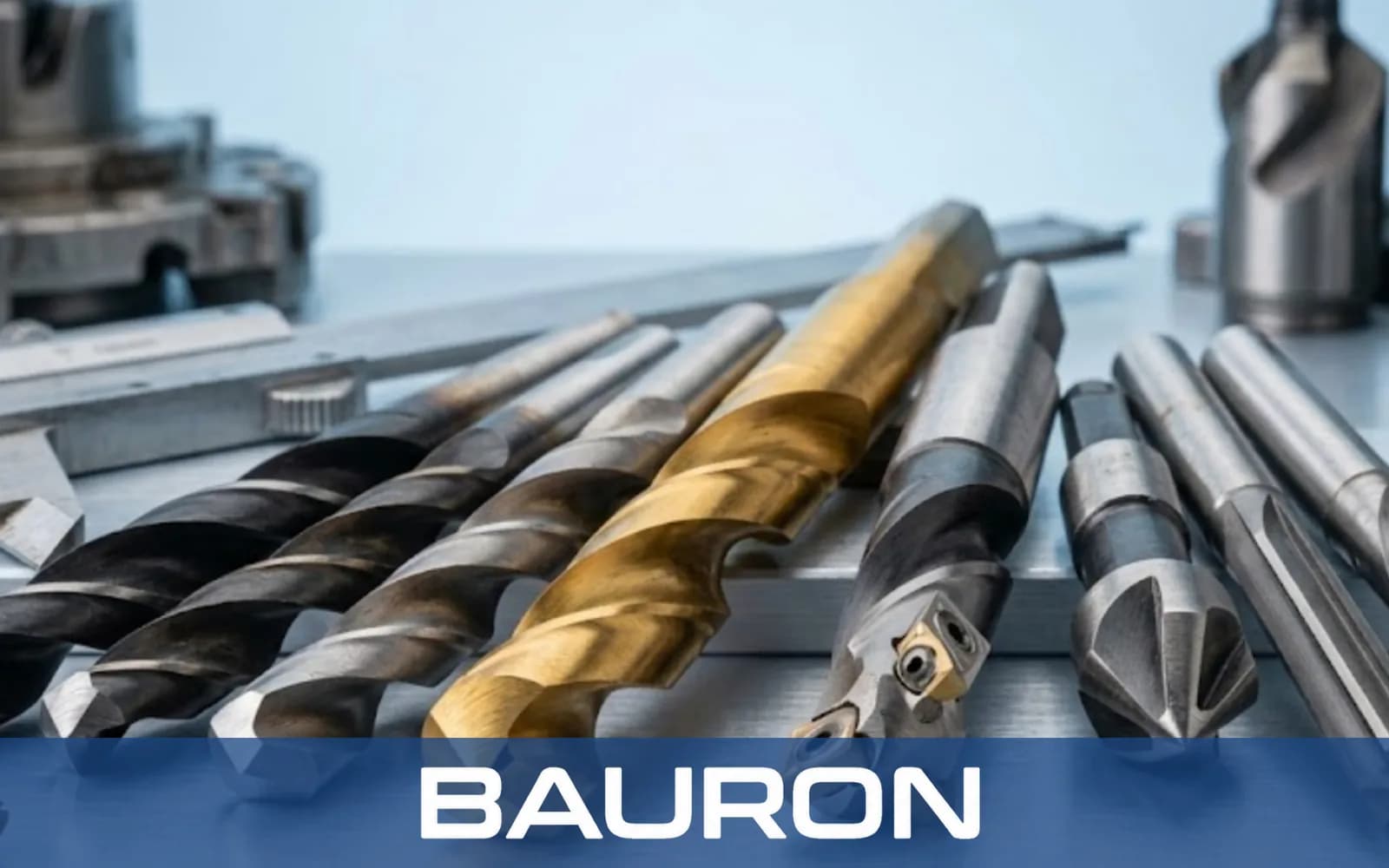

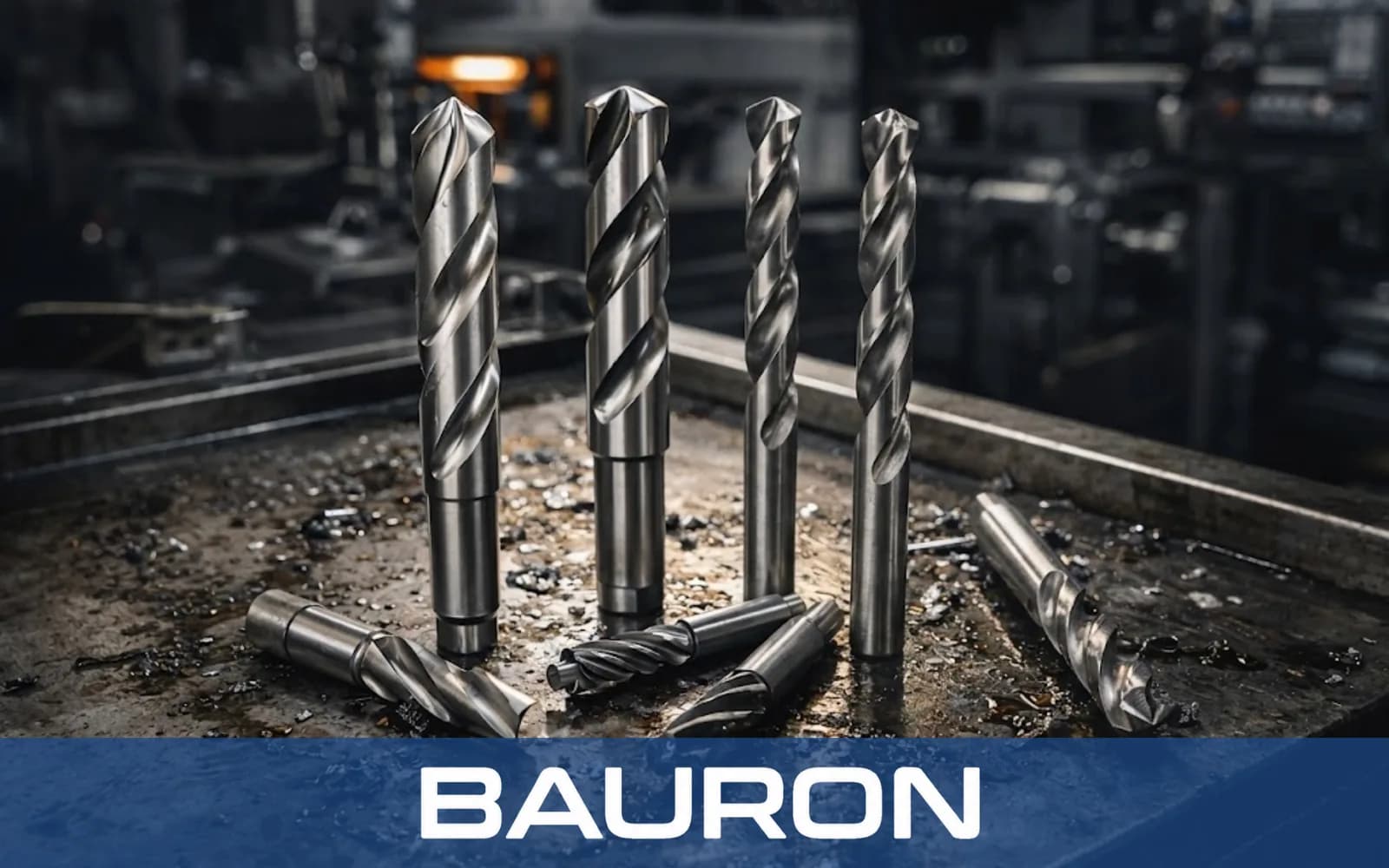

Forets à queue conique
Que sont les forets à queue conique et comment fonctionnent-ils ?
Les forets à queue conique sont des outils de perçage à haute rigidité conçus explicitement pour les machines industrielles lourdes. Utilisant une queue conique (typiquement un cône Morse), ces forets s'insèrent directement dans les broches correspondantes des machines sans nécessiter de mandrin de perceuse, éliminant totalement le glissement de l'outil lors des coupes lourdes à couple élevé.
Verrouillage par friction
Le contact angulaire précis crée un ajustement par friction puissant et concentrique qui maintient l'outil en toute sécurité.
Engagement du tenon d'entraînement
Le tenon aplati à l'extrémité de la queue s'engage dans la fente d'entraînement de la broche pour empêcher la rotation sous charges lourdes.
Perçage à couple élevé
Les goujures hélicoïdales profondes cisaillent de grands volumes de métal tout en transportant les copeaux en douceur hors du trou.
Caractéristiques principales et avantages des forets à queue conique
Montage direct en broche
Élimine le faux-rond et le glissement du mandrin de perceuse, assurant une concentricité et un transfert de couple maximaux.
Tenon d'entraînement intégré
Comporte un tenon plat trempé qui s'engage dans la fente d'entraînement de la machine, empêchant la rotation de l'outil sous charges extrêmes.
Rigidité structurelle extrême
La construction à noyau lourd résiste aux pressions d'avance verticale massives sans fléchir.
Cônes Morse standardisés
S'insère directement dans les broches à cône Morse standard (CM1 à CM6) ou les manchons d'adaptation.
Évacuation de matière élevée
Les goujures profondes et polies évacuent efficacement les copeaux métalliques lourds des trous profonds.
Spécifications des forets à queue conique
| Spécification | Plage / Détails |
|---|---|
| Plage de diamètre | 1/8" à 4"+ (tailles standard et métriques de grand diamètre) |
| Type de queue | Cône Morse (CM1, CM2, CM3, CM4, CM5, CM6) |
| Angle de pointe | 118° (standard) ou 135° (pointe amincie pour métaux durs) |
| Géométrie de goujure | Hélicoïdale standard (coupe à droite) ou parabolique |
| Tolérance | Rectifié de précision aux normes industrielles exactes H7 ou OEM |
| Type d'opération | Perçage lourd à couple élevé en prise directe de broche |
Matériaux et revêtements disponibles pour les forets à queue conique
| Matière / Revêtement | Idéal pour | Avantage clé |
|---|---|---|
| HSS (acier rapide) | Acier de construction, acier doux et fonte. | Excellente ténacité aux chocs pour absorber les charges lourdes lors des coupes profondes. |
| Cobalt (HSS-Co) | Acier inoxydable, titane et aciers alliés durs. | Résistance thermique supérieure empêchant l'émoussage des arêtes de coupe sous chaleur intense. |
| Revêtement oxyde noir | Fabrication générale d'acier lourd. | Retient le fluide de coupe au point de contact et protège contre la rouille et le grippage. |
Le HSS apporte la ténacité aux chocs pour les coupes lourdes, le cobalt améliore la résistance thermique dans les alliages durs, et l'oxyde noir retient le fluide de coupe tout en protégeant contre la rouille et le grippage.
Quelles machines utilisent les forets à queue conique ?
Perceuses radiales
La machine principale pour ces outils, fournissant la poussée verticale massive requise pour les forets à queue conique de grand diamètre.
Aléseuses industrielles
Machines stationnaires industrielles utilisant le montage en broche à cône Morse direct pour des perçages précis de grand diamètre.
Tours manuels et CNC
Montés directement dans les broches de contrepointe pour percer des centres précis dans les pièces lourdes en rotation.
Applications et industries des forets à queue conique
Fabrication d'acier lourd
Perce des trous de passage de grand diamètre dans les plaques d'acier structurel épaisses et les poutrelles à l'aide de forets à queue conique robustes.
Fabrication de blocs moteurs
Perce les passages profonds de cylindres, d'huile et de liquide de refroidissement dans les blocs moteurs en fonte avec zéro déviation d'outil.
Construction navale et réparation marine
Utilise des forets à queue conique robustes sur des perceuses radiales pour percer des plaques de coque massives.
Opérations d'aléseuse
Exécute la création de trous de grand diamètre à couple élevé sur les bâtis de machines industrielles lourdes.
Questions fréquentes sur les forets à queue conique
Quel est le principal avantage des forets à queue conique par rapport aux forets à queue cylindrique ?
Les forets à queue cylindrique s'appuient sur des mandrins à trois mâchoires, qui peuvent glisser ou tourner lorsqu'ils sont soumis à un couple de rotation extrême. Les forets à queue conique se montent directement dans la broche conique de la machine, utilisant la friction et un tenon d'entraînement pour transférer 100 % du couple de la machine sans glissement.
Comment retirer un foret à queue conique d'une broche de machine ?
Pour retirer un foret à queue conique, vous insérez un outil en acier en forme de coin appelé « chasse-cône » dans la fente horizontale sur le côté de la broche de la machine. En frappant légèrement le chasse-cône avec un marteau, il pousse contre le tenon plat en haut de la queue, éjectant le foret en toute sécurité.
Que signifie la taille du cône Morse (CM) ?
Le cône Morse est un système normalisé de dimensions coniques numéroté de CM1 à CM6. Les forets à queue conique de plus petit diamètre utilisent des queues plus petites (par ex. CM1 ou CM2), tandis que les forets massifs utilisent des queues plus grandes (par ex. CM4 ou CM5) pour correspondre à la taille de broche correspondante des machines lourdes.
Puis-je utiliser des forets à queue conique dans une machine avec un cône Morse de taille différente ?
Oui. Vous pouvez utiliser des manchons d'adaptation en acier trempé (manchons de réduction ou douilles d'extension) pour augmenter ou réduire la taille de la queue, permettant à un foret CM2 plus petit de s'adapter dans une broche CM4 plus grande de manière transparente.
Bauron fabrique-t-il des outils à queue conique sur mesure ?
Oui. Bauron est spécialisé dans les outils CNC sur mesure. Nous pouvons concevoir des forets à queue conique personnalisés avec des angles de pointe spécialisés, des longueurs de goujure rallongées, des canaux de lubrification interne ou des revêtements TiAlN avancés adaptés à vos applications industrielles lourdes exactes.
Ressource d'ingénierie partagée
Assistance en conception et ingénierie
Bauron fournit une assistance en conception et ingénierie pour les exigences d'outillage spécifiques à votre application. Partagez la géométrie, le matériau, les besoins en revêtement et le défi d'usinage pour un examen technique.
