Cisaillement rotationnel grande vitesse
Les listels de goujure rectifiés de précision tranchent le métal, le plastique ou le stock composite à des vitesses de surface contrôlées.
Fraises / Fraises

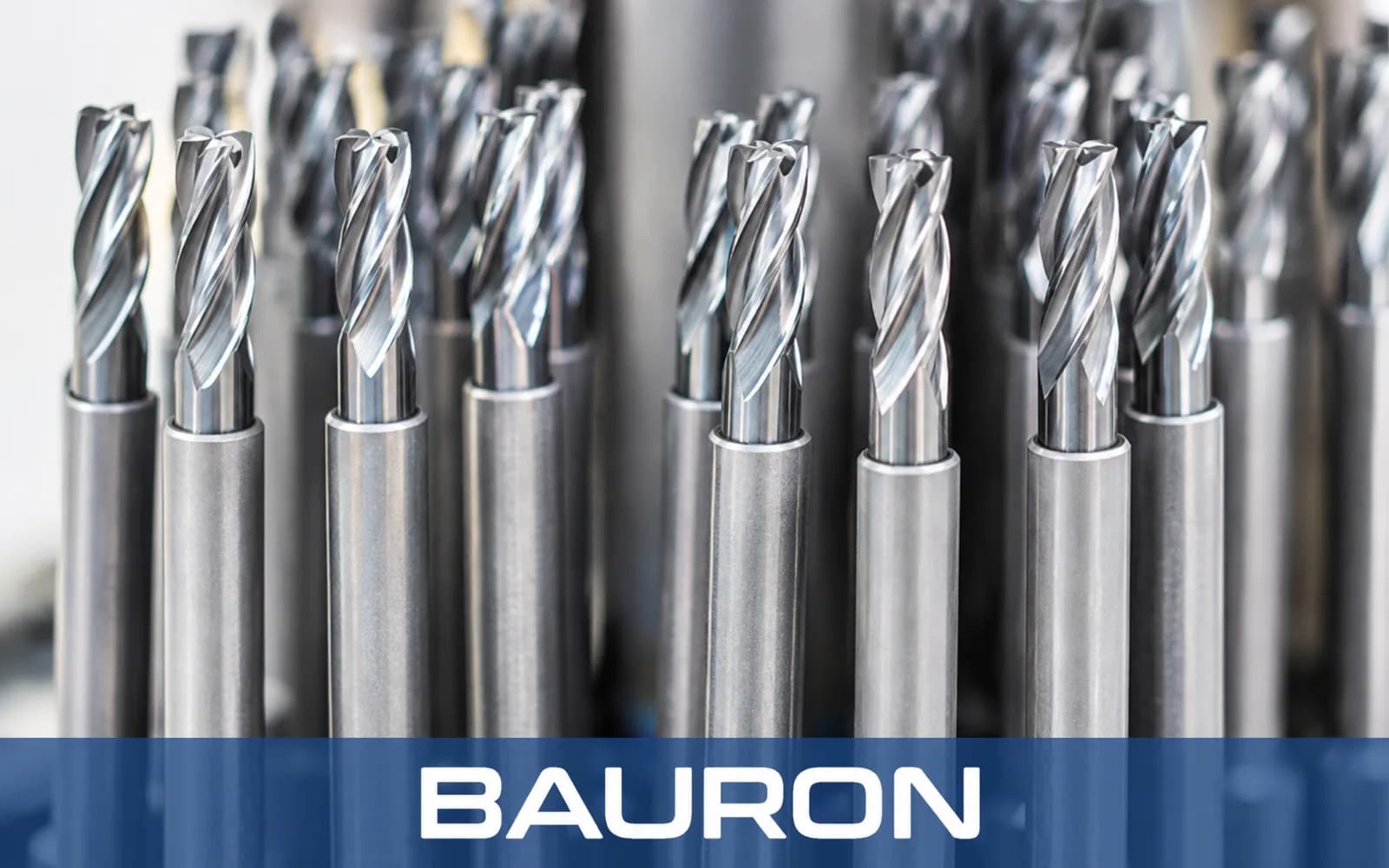

Fraises CNC
Que sont les fraises CNC et comment fonctionnent-elles ?
Les fraises CNC sont des outils rotatifs entraînés par la broche d'une fraiseuse. Leurs goujures périphériques et leurs arêtes de face cisaillent la matière pour créer des profils 2D, des poches, des rainures et des surfaces 3D complexes.
Engagement multi-axes
L'outil peut couper axialement par plongée ou descente en rampe, et radialement par fraisage latéral ou rainurage.
Évacuation contrôlée des copeaux
Les goujures hélicoïdales évacuent les copeaux hors des coupes profondes pour limiter le re-coupe de copeaux et l'accumulation de chaleur.
Stabilité de noyau rigide
Des dimensions de noyau conçues résistent à la déflexion latérale pour favoriser la précision dimensionnelle.
Caractéristiques principales et avantages des fraises CNC
Capacité d'enlèvement de matière
Des géométries de goujure optimisées favorisent des charges de copeaux productives et des temps de cycle plus courts.
Contrôle dimensionnel
La géométrie de coupe rectifiée de précision favorise des cotes de pièce répétables.
Contrôle des vibrations
L'espacement des goujures à hélice variable et à index variable peut supprimer le broutement pendant les passes de fraisage exigeantes.
Résistance à l'usure
Les substrats carbure et les revêtements spécifiques à l'application aident à protéger les arêtes de coupe du choc thermique et de l'usure abrasive.
Options d'outillage sur mesure
Des fraises sur mesure peuvent être spécifiées avec une géométrie spécifique à l'application pour des exigences de composant uniques.
Spécifications des fraises CNC
| Spécification | Plage / Détails |
|---|---|
| Plage de diamètres | 1/32" to 1-1/2"+; metric 0.5 mm to 32 mm+ available |
| Nombre de dents | 2, 3, 4, 5, 6 ou 7+ dents |
| Angles d'hélice | 30°, 35°, 38°, 45° ou géométries à hélice variable |
| Profils d'extrémité | Bout carré, rayon d'angle, bout sphérique ou chanfreiné |
| Types de queue | Cylindrique droite, plate Weldon ou queue HSK/modulaire |
| Types d'opération | Ébauche, finition, rainurage trochoidal, descente en rampe et profilage |

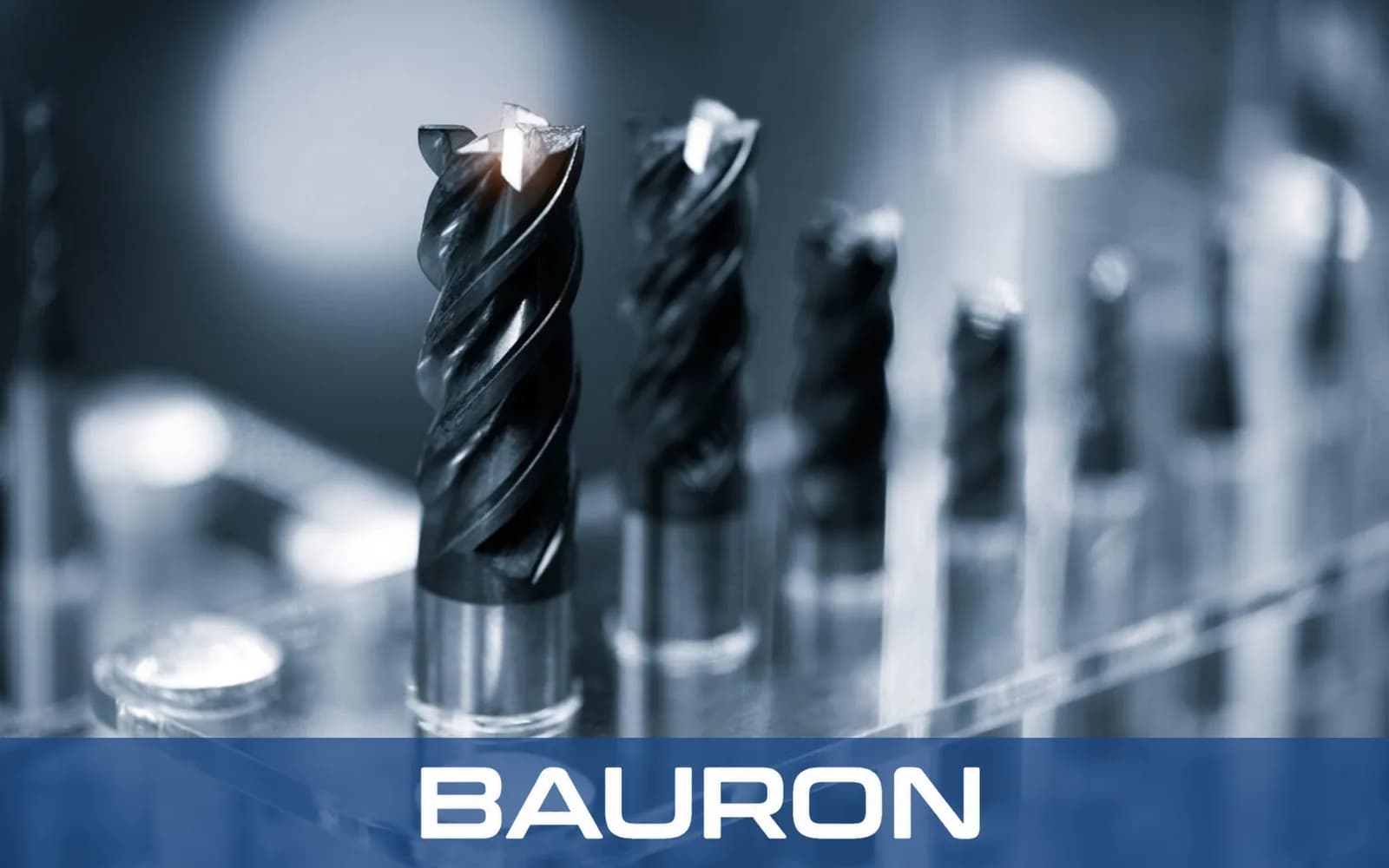

Matières et revêtements disponibles pour les fraises CNC
| Matière / Revêtement | Idéal pour | Avantage clé |
|---|---|---|
| Carbure monobloc micrograin | Aciers à outils trempés, acier inoxydable et titane. | Apporte la rigidité structurelle et la résistance à l'usure pour l'usinage grande vitesse. |
| Revêtement AlTiN / TiAlN | Aciers alliés tenaces, fonte et fraisage à sec à haute chaleur. | La dureté thermique aide à protéger l'arête de coupe de l'usure liée au frottement. |
| Revêtement nACo / DLC | Alliages d'aluminium, cuivre et matières non ferreuses. | Le faible frottement aide à réduire le collage de matière et l'arête rapportée. |
Le carbure monobloc micrograin apporte rigidité et résistance à l'usure, l'AlTiN ou le TiAlN convient à l'usinage d'alliages à haute chaleur, et le nACo ou le DLC aide à réduire le frottement dans les matières non ferreuses.

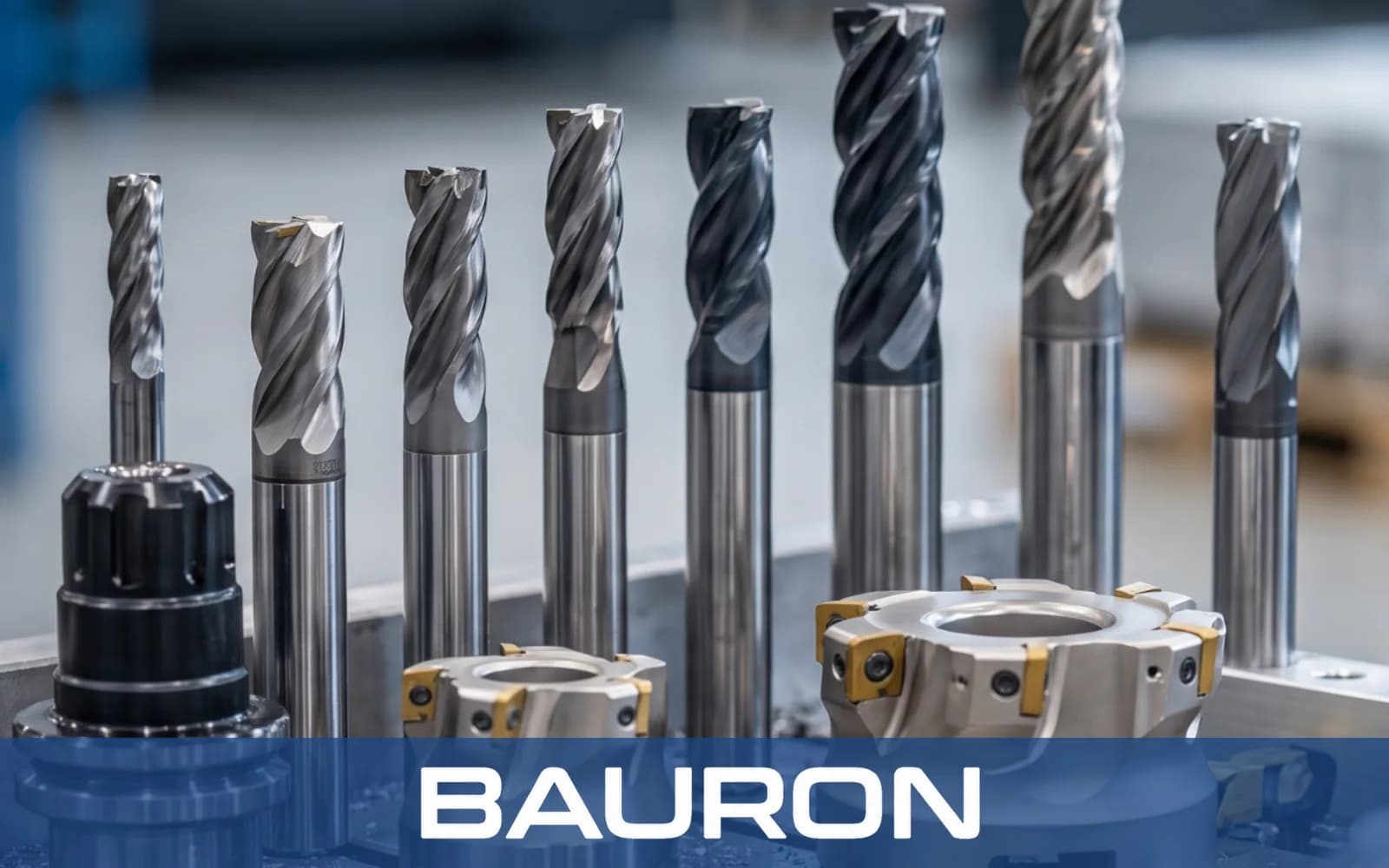

Quelles machines utilisent les fraises CNC ?
Centres d'usinage CNC 3, 4 et 5 axes
Utilisés pour le fraisage, le pochetage, le profilage et les travaux multi-axes complexes automatisés.
Tours CNC de type suisse
Montés dans des broches d'outils motorisés pour le fraisage transversal, les plats et le rainurage de clavettes.
Routeurs CNC
Utilisés pour le fraisage de tôles et le nesting dans l'aluminium, les panneaux composites et les plastiques techniques.
Applications et industries des fraises CNC
Pochetage et rainurage grande vitesse
Fraise des cavités, des canaux internes et des poches d'allègement dans les composants de structure.
Sculptage 3D de moules et matrices
Usine des cavités de moules d'injection, des broches de noyau et des matrices d'emboutissage à surfaces complexes.
Ébauche d'alliages lourds
Enlève de la matière sur des blocs de forge bruts avec des géométries de fraise choisies pour l'acier et d'autres alliages.
Passes de finition de précision
Produit les passes de surface finales sur les pièces aéronautiques, médicales, de défense et industrielles générales.
Questions fréquentes sur les fraises CNC
Quelle est la principale différence entre un foret et une fraise CNC ?
Un foret est principalement conçu pour couper axialement et créer des trous cylindriques. Les fraises ont des arêtes de coupe en face et en périphérie, ce qui permet la plongée ou la descente en rampe axiales ainsi que le fraisage latéral radial, le rainurage et le profilage.
Comment sélectionner le nombre de dents adapté pour l'outillage de fraise ?
Les fraises à deux ou trois dents offrent des goujures plus larges pour l'évacuation des copeaux dans les matières tendres non ferreuses telles que l'aluminium et le cuivre. Les outils de quatre à sept dents offrent davantage d'arêtes de coupe et de matière de noyau pour l'acier, les alliages tenaces, les avances table plus élevées et la finition.
Qu'est-ce que la géométrie à hélice variable et pourquoi est-elle utile ?
Les fraises à hélice variable utilisent des angles d'hélice de goujure différents pour perturber la vibration harmonique pendant le fraisage latéral. Cela peut réduire le broutement et favoriser des passes axiales plus profondes, des finis plus lisses et une plus longue durée de vie d'outil.
Quand dois-je choisir une fraise à rayon d'angle plutôt qu'une fraise à bout carré ?
Les fraises à bout carré créent des angles internes vifs à 90 degrés. Une fraise à rayon d'angle renforce les angles de coupe extérieurs, ce qui peut favoriser des avances plus élevées et une meilleure durée de vie d'outil dans les métaux durs.
Bauron fabrique-t-elle des fraises CNC sur mesure ?
Bauron peut étudier des exigences de fraises sur mesure, notamment le nombre de dents, les angles d'index variable, la portée de col, les diamètres non standard et les revêtements spécifiques à l'application.
Ressource d'ingénierie partagée
Support conception et ingénierie
Bauron assure un support conception et ingénierie pour les géométries sur mesure, les revêtements spécialisés et les autres exigences de fraisage spécifiques à l'application.
